ACCIAIO INOX MA5MV ( W 1.4116 )



Analisi chimica:



Carbonio

Cromo

Silicio

Manganese

Molibdeno

Vanadio

Acciaio Inox

C (%)

Cr (%)

Si (%)

Mn (%)

Mo (%)

V (%)

MA5MV (W 1.4116)

0,50

15,00

0,30

0,20

0,50

0,10



Consigli per la tempra:

Acciaio Inox

Temperatura di tempra

Raffreddamento

Rinvenimento

Durezza

MA5MV (W 1.4116)

1050° C per 5/15 Min.

Olio - Aria - Acqua

230° C per 1 h. e 1/2

57 HRC







ACCIAIO INOX 440/A

Analisi Chimica:



Carbonio

Cromo

Silicio

Manganese

Molibdeno

Vanadio

Acciaio Inox

C (%)

Cr (%)

Si (%)

Mn (%)

Mo (%)

V (%)

440/A

0,60

15,0

0,30

0,20

1,00

0,1

Consigli per la tempra:

Acciaio Inox

Temperatura di tempra

Raffreddamento

Rinvenimento

Durezza

440/A

1060° C per 5/15 Min.

Olio - Aria - Acqua

230° C per 1 h. e 1/2

57 HRC



ACCIAIO INOX NITRO-B

Analisi Chimica:



Carbonio

Cromo

Silicio

Manganese

Molibdeno

Vanadio

Azoto

Zolfo

Fosforo

Acciaio Inox

C (%)

Cr (%)

Si (%)

Mn (%)

Mo (%)

V (%)

N (%)

S (%)

P (%)

NITRO-B

0,51

14,60

0,62

0,54

0,59

0,11

0,20

0,0010

0,024

Consigli per la tempra:

Acciaio Inox

Temperatura di tempra

Raffreddamento

Rinvenimento

Durezza

NITRO-B

1050° C per 5/15 Min.

Olio - Aria - Acqua

230° C per 1 h. e 1/2

59-61  HRC



ACCIAIO INOX 440/C

Analisi Chimica:



Carbonio

Cromo

Silicio

Manganese

Molibdeno

Acciaio Inox

C (%)

Cr (%)

Si (%)

Mn (%)

Mo (%)

440C

1,05

18,0

1,00

0,40

1,00

Consigli per la tempra:

Acciaio Inox

Temperatura di tempra

Raffreddamento

Rinvenimento

Durezza

440C

1070° C per 5/15 Min.

Olio - Aria

250° C per 1 h. e 1/2

60 HRC



ACCIAIO INOX N690CO

Analisi Chimica:



Carbonio

Cromo

Silicio

Manganese

Molibdeno

Vanadio

Cobalto

Acciaio Inox

C (%)

Cr (%)

Si (%)

Mn (%)

Mo (%)

V (%)

--- (%)

N690CO

1,05

17,00

0,40

0,40

0,10

0,10

1,50

Consigli per la tempra:

Acciaio Inox

Temperatura di tempra

Raffreddamento

Rinvenimento

Durezza

N690CO

1070° C per 5/15 Min.

Olio - Aria Acqua

250° C per 1 h. e 1/2

60 HRC



ACCIAIO INOX NIOLOX

Analisi Chimica:



Carbonio

Cromo

Niobio

Molibdeno

Vanadio

Acciaio Inox

C (%)

Cr (%)

Nb (%)

Mo (%)

V (%)

Niolox

0,80

12,70

0,70

1,10

0,90



Consigli per la tempra:

Acciaio Inox

Temperatura di tempra

Raffreddamento

Rinvenimento

Durezza

Niolox

1040° C per 5/10 Min.

Olio - Aria

250° C per 1 h. e 1/2

60 HRC



ACCIAIO 154 CM

Analisi Chimica:



Carbonio

Cromo

Silicio

Manganese

Molibdeno

Vanadio

Acciaio Inox

C (%)

Cr (%)

Si (%)

Mn (%)

Mo (%)

V (%)

154CM

1,05

14,00

0,50

0,50

4,00

0,20

Consigli per la tempra:

Acciaio Inox

Temperatura di tempra

Raffreddamento

Rinvenimento

Durezza

154CM

1070° C per 5/15 Min.

Olio - Aria - Acqua

530° C per 1 h. e 1/2

61  HRC



ACCIAIO INOX RWL34

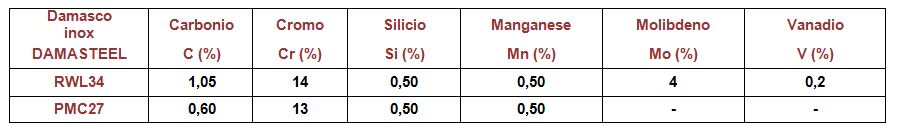

Analisi Chimica:



Carbonio

Cromo

Silicio

Manganese

Molibdeno

Vanadio

Acciaio Inox

C (%)

Cr (%)

Si (%)

Mn (%)

Mo (%)

V (%)

RWL34

1,05

14,00

0,50

0,50

4,00

0,20

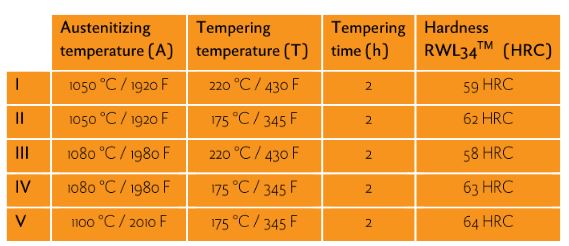

Consigli per la tempra:

Acciaio Inox

Temperatura di tempra

Raffreddamento

Rinvenimento

Durezza

RWL34

1070° C per 5/15 Min.

Olio - Aria - Acqua

530° C per 1 h. e 1/2

61  HRC



ACCIAIO INOX CPM S30V

Analisi Chimica:



Carbonio

Cromo

Silicio

Manganese

Molibdeno

Vanadio

Acciaio Inox

C (%)

Cr (%)

Si (%)

Mn (%)

Mo (%)

V (%)

CPM S30V

1,45

14,00

0,70

0,40

2,00

4,00

Consigli per la tempra:

Acciaio Inox

Temperatura di tempra

Raffreddamento

Rinvenimento

Durezza

CPMS30V

1095° C

Olio + Azoto (se possibile)

200° C per 2 h.

64 HRC



ACCIAIO INOX ELMAX SINTERIZZATO

Analisi Chimica:



Carbonio

Cromo

Silicio

Manganese

Molibdeno

Vanadio

Acciaio Inox

C (%)

Cr (%)

Si (%)

Mn (%)

Mo (%)

V (%)

ELMAX

1,70

18,00

0,80

0,30

1,00

3,00

Consigli per la tempra:

Acciaio Inox

Temperatura di tempra

Raffreddamento

Rinvenimento

Durezza

ELMAX

1050°/1100° C per 5/15 Min.

Olio - Aria - Acqua

530° C   -   2 x 2 h

61 HRC

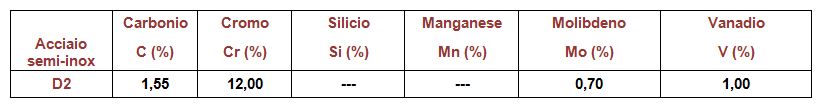

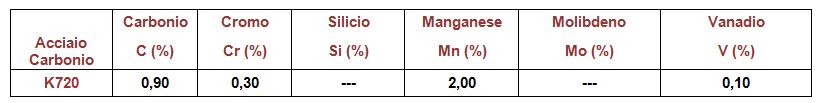

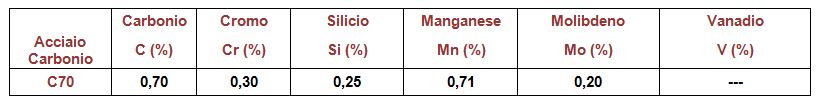

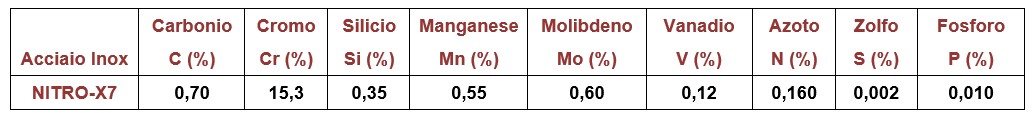

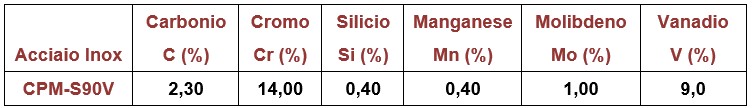

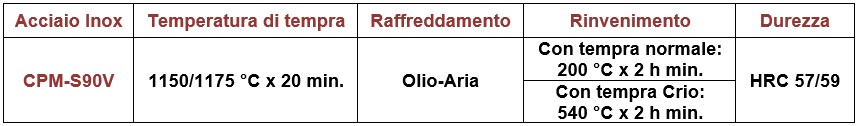

ACCIAIO INOX
